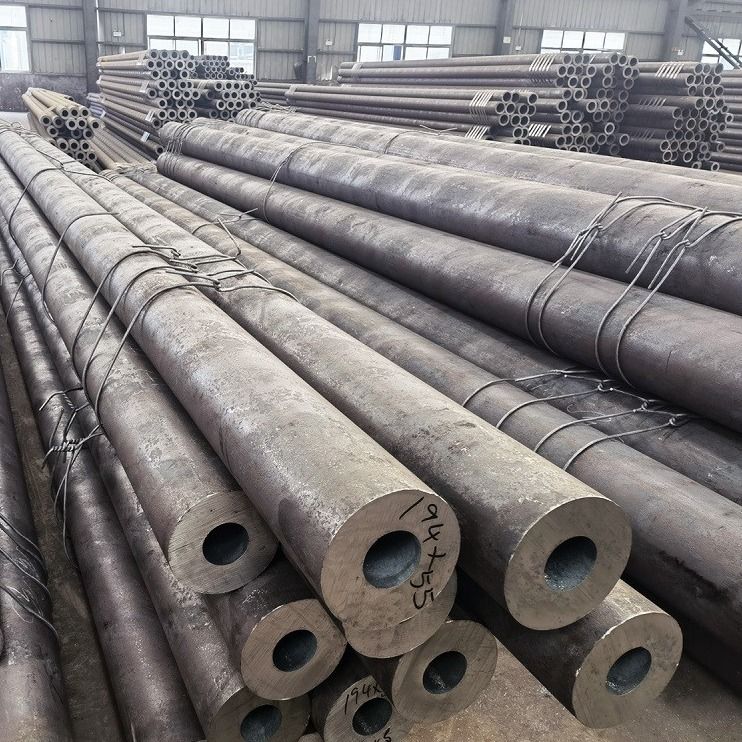

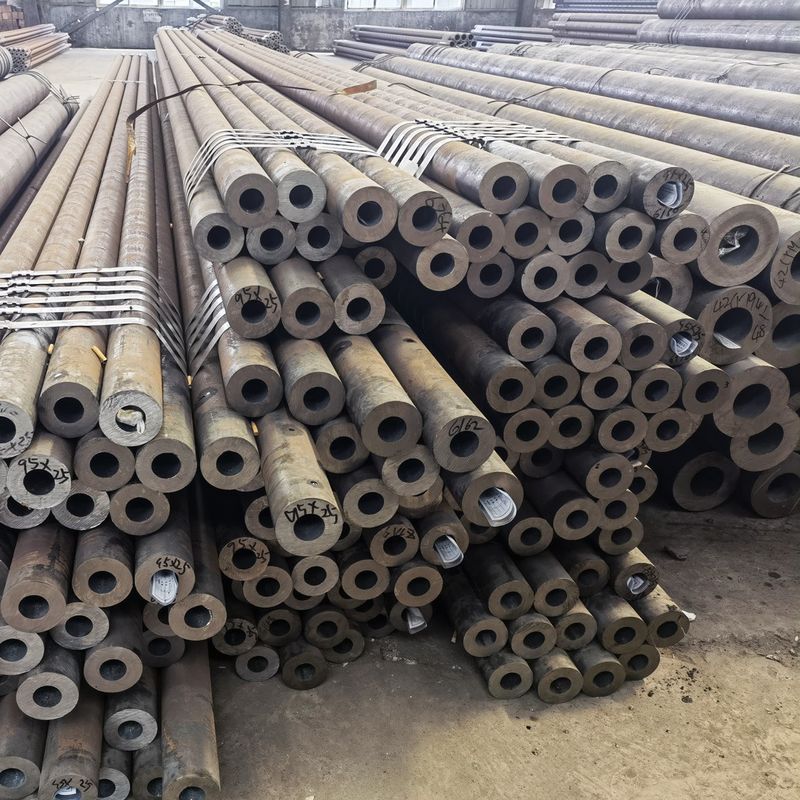

Tubo de caldeira de estrutura cilíndrica oca Tubo de aço sem costura
Um tubo de caldeira sem costura, também conhecido como tubo de caldeira de aço sem costura, é um tipo de tubo projetado especificamente para uso em sistemas de caldeira.É uma estrutura cilíndrica oca feita de aço de alta qualidade que pode suportar altas temperaturas e pressões geradas dentro de caldeiras.
Os tubos de caldeira sem costura são caracterizados por sua construção sem costura, o que significa que não há juntas ou costuras soldadas ao longo do comprimento do tubo.Este projeto sem costura elimina pontos fracos potenciais e aumenta a resistência e integridade do tubo, tornando-o adequado para aplicações de alta pressão e alta temperatura.
Especificações
|
|
|
|
|
|
Tubos de baixa temperatura
|
16MnDG
10MnDG
09DG
09Mn2VDG
06Ni3MoDG
ASTM A333
|
GB/T18984-
2003
ASTM A333
|
OD:8-1240*
WT:1-200
|
Aplicar a - 45 °C ~ 195 °C recipiente de pressão a baixa temperatura e tubo de trocador de calor a baixa temperatura
|
Tubos de caldeiras de alta pressão
|
20G
ASTMA106B
ASTMA210A
ST45.8-III
|
GB5310-1995
ASTM SA106
ASTM SA210
DIN17175-79
|
OD:8-1240*
WT:1-200
|
Apto para a fabricação de tubos de caldeira de alta pressão, cabeçote, tubos de vapor, etc.
|
Tubos de craqueamento de petróleo
|
10
20
|
GB9948-2006 (em inglês)
|
OD: 8-630*
WT:1-60
|
Utilizado em tubos de fornos de refinaria de petróleo, tubos de trocadores de calor
|
Tubos de caldeiras de baixa e média pressão
|
10#
20#
16Mn,Q345
|
GB3087-2008
|
OD:8-1240*
WT:1-200
|
Apto para a fabricação de várias estruturas de caldeiras de baixa e média pressão e de caldeiras de locomotiva
|
|
|
10#, 20#, 45#, 27SiMn
ASTM A53A,B
16Mn,Q345
|
GB/T8162-
2008
GB/T17396-
1998
ASTM A53
|
OD:8-1240*
WT:1-200
|
Aplicar à estrutura geral, apoio de engenharia, processamento mecânico, etc.
|
|
|
J55,K55,N80,L80
C90,C95,P110
|
Especificação API 5CT
ISO11960
|
OD:60-508*
WT:4.24-16.13
|
Utilizado para extração de petróleo ou gás em revestimento de poços de petróleo, utilizado na parede lateral de poços de petróleo e gás
|
Método de produção do tubo sem costura da caldeira
O tubo sem costura da caldeira é um tipo de tubo sem costura.Mas existem requisitos rigorosos para os tipos de aço utilizados no fabrico de tubos de açoDe acordo com a temperatura de funcionamento, pode ser dividido em tubos de caldeira geral e tubos de caldeira de alta pressão.
(1) Método de fabrico:
1 Geralmente, a temperatura de funcionamento dos tubos sem costura da caldeira é inferior a 450°C. Os tubos domésticos são fabricados principalmente de tubos laminados a quente ou a frio de aço carbono n.os 10 e 20.
2 Os tubos de caldeira de alta pressão estão frequentemente em condições de alta temperatura e alta pressão quando são utilizados.Os tubos serão oxidados e corroídos sob a ação de gases de fumo de alta temperatura e vapor de águaOs tubos de aço devem ter uma elevada resistência duradoura, uma elevada resistência à oxidação e à corrosão e uma boa estabilidade organizacional.
Processo de produção de tubos de aço sem costura:
a. Tubos de aço sem costura laminados a quente (extrusos): tubos redondos → aquecimento → perfuração → laminagem cruzada de três rolos,laminagem ou extrusão contínua → remoção de tubos → dimensionamento (ou redução) → arrefecimento → endireitamento → ensaio hidrostático (ou detecção de falhas) → marcação → armazenagem
b. Tubos de aço sem costura, desenhados a frio: round tube blank→heating→perforation→heading→annealing→pickling→oiling (copper plating)→multi-pass cold drawing (cold rolling)→blank tube→heat treatment→Straightening→hydrostatic test (flaw detection)→marking→warehousing
(2) Aplicação:
1 Os tubos sem costura da caldeira geral são utilizados principalmente para a fabricação de tubos de parede de água, tubos de água fervente, tubos de vapor superaquecidos, tubos de vapor superaquecidos para caldeiras de locomotiva,Tubos de fumo grandes e pequenos e tubos de tijolo arqueados.
2 Os tubos de caldeira de alta pressão são utilizados principalmente para o fabrico de tubos de superaquecimento, tubos de aquecimento, tubos de guia de ar, tubos de vapor principais, etc. de caldeiras de alta pressão e ultra-alta pressão.
O tubo de aço sem costura da caldeira adota a qualidade de aço:
(1) As classes de aço estrutural de carbono de alta qualidade são 20G, 20MnG e 25MnG.
(2) Aço estrutural de liga de graus 15MoG, 20MoG, 12CrMoG, 15CrMoG, 12Cr2MoG, 12CrMoVG, 12Cr3MoVSiTiB, etc.
(3) Os tubos de caldeira 1Cr18Ni9 e 1Cr18Ni11Nb com aços resistentes à ferrugem e ao calor devem ser submetidos a ensaios hidrostáticos,Ensaios de queima e de aplanamento, um por um, para além da garantia da composição química e das propriedades mecânicasOs tubos de aço são entregues em condições de tratamento térmico.
